¿Qué es el cordón del parche de fibra?
Hola a todos, soy Wendy y hoy voy a presentarles los cables de fibra óptica.Se ha convertido en uno de los principales pilares de la comunicación moderna y desempeña un papel fundamental en las redes de telecomunicaciones modernas., gracias al rápido crecimiento de los datos de tráfico.
Cables de parche de fibra óptica
Ⅰ¿Qué son los cables de parche de fibra óptica?
Los cables de parche de fibra óptica se definen como cables de fibra óptica que tienen enchufes de conector en ambos extremos y un recubrimiento protector más grueso.redes de acceso de fibra óptica, redes de transmisión de datos de fibra óptica y redes de área local, entre otras aplicaciones.y equipos de ensayo ópticos.
Ⅱ. La estructura de los cables de parche de fibra óptica
Los cables de parche de fibra óptica son idénticos a los cables coaxial en estructura, con la excepción de que los saltadores de fibra no tienen una capa de blindaje de malla y el centro es un núcleo de vidrio para la propagación de la luz.Una envolvente de vidrio rodea el núcleo, seguido de una capa de plástico delgado (PVC o Teflón) en el exterior.
Es crucial entender la diferencia entre los cables de fibra y las colillas.mientras que el otro extremo es un extremo roto de un núcleo de cable de fibra óptica que es fusionado con otros núcleos de cable de fibra ópticaLos acopladores, saltadores y otros dispositivos similares también se emplean). El saltador tiene conectores móviles en ambos lados. Las interfaces vienen en una variedad de formas y tamaños.Se requieren diferentes acopladores para diferentes interfacesEl salto tiene dos secciones y se puede usar como una coleta.
ⅢTipos de cables de parche de fibra óptica

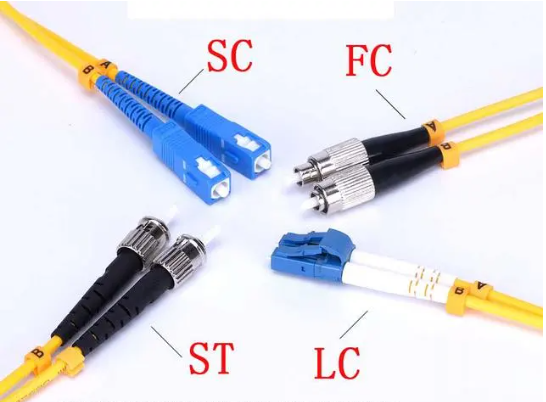

Hay muchos tipos diferentes de cables de parche de fibra óptica (también conocidos como conectores de fibra óptica), que son conexiones de fibra óptica conectadas a módulos ópticos.LCel conector de fibra óptica se utiliza para elEl SFPmódulo, mientras que elSCel conector de fibra óptica se utiliza para elEl GBICUna descripción completa de algunos conectores de fibra óptica comúnmente utilizados en la ingeniería de redes se proporciona a continuación:
Cables de parche de fibra óptica de tipo 1FC: se utiliza una funda metálica para el refuerzo externo y una correa giratoria para la sujeción.ODFlado, se utiliza comúnmente (el más utilizado en el panel de parches)
Los cables de parche de fibra óptica de tipo 2SC: el conector que conecta el cable de conexión de la fibra óptica con el cable de conexión de la fibra óptica.El GBICel módulo óptico tiene una cáscara rectangular y una técnica de sujeción de enchufe y tira que no necesita rotación. (Más comúnmente se encuentra en los interruptores de routers)
Cables de parche de fibra óptica de tipo 3ST: La cáscara exterior es circular y el método de fijación es el tornillo, que a menudo se usa en marcos de distribución de fibra óptica.(Los conectores ST estándar se utilizan para10Base-FLos marcos de distribución de fibra óptica están a menudo hechos de este material.)
Cables de parche de fibra óptica tipo 4LC: es un conector para unirEl SFPmódulos que utilizan un mecanismo de bloqueo de conector modular (RJ) fácil de usar. (Este es un término ampliamente utilizado por los enrutadores)
Según el conector, se puede dividir en FC, ST,SC,LC, MU, MPO/MTP, E2000, MTRJ,La SMA, etc. Los métodos de contacto con la cara final incluyen:P.C.,UPC,El APC, y los conectores utilizados para conectar módulos ópticos son principalmenteLC.SCEstos tres tipos de conectores MPO/MTP son un problema que los usuarios deben considerar al comprar conectores de fibra óptica.
Según el color del conector, se puede dividir en: azul (comúnmente utilizado para conectores de modo único), beige y gris (comúnmente utilizado para conectores de modo múltiple).
De acuerdo con el color de la cubierta de la cola, se puede dividir en: gris, azul, verde, blanco, rojo, negro, turquesa.
De acuerdo con el número de núcleos de fibra, puede dividirse en núcleo único, doble núcleo, 4 núcleos, 6 núcleos, 8 núcleos, 12 núcleos, 24 núcleos, 48 núcleos y 72 núcleos o según lo especificado por los clientes.
De acuerdo con el diámetro del núcleo, se puede dividir en fibra multimodo y fibra monomodo.que se refiere a una fibra que transmite múltiples modos a una longitud de onda de funcionamiento dada, con una gran pérdida de dispersión y una corta distancia de transmisión, y es adecuado para sistemas de comunicación de fibra óptica de corta distancia.que sólo puede transmitir luz de un modo, y su dispersión intermodal es muy pequeña, lo que es adecuado para la comunicación a larga distancia.
De acuerdo con elUIT-TLas fibras de comunicación estándar se dividen en siete categorías:¿ Qué pasa?651¿ Qué pasa?652¿ Qué pasa?653¿ Qué pasa?654,¿ Qué pasa?655¿ Qué pasa?656, y¿ Qué pasa?657, de los cuales¿ Qué pasa?651G.651-G.657 son fibras de un solo modo.Las normas ISO/CEIdivide las fibras multimodo enSe trata de una serie deEstos cinco tipos de fibras multimodo se utilizan principalmente en redes de área local (LAN) y centros de datos (DCN).
La longitud de la fibra se puede personalizar según los requisitos del cliente.
De acuerdo con el material de la envoltura exterior del cable, puede dividirse en tipo ordinario, tipo retardante de llama ordinario, tipo sin halógenos de bajo humo (LZSH), tipo retardante de llama sin halógenos de bajo humo,armaduras, etc. El salto blindado es un nuevo tipo
de cable de parche de fibra óptica que pueda utilizarse en la sala de equipos u otras situaciones peligrosas.Los cables de parche blindados refuerzan la protección de las mangueras de acero inoxidable y tienen mejores cualidades de compresión y tracción que los cables de parche de fibra óptica estándar.
Ⅳ¿Cómo elegir cables de parche de fibra óptica?
Las fibras ópticas multimodo OM1, OM2, OM3, OM4 y OS2 se encuentran comúnmente en las conexiones de parches de fibra óptica.SC, ST, FC,LCEn la práctica, no existe una solución única, y debe elegir según sus propias necesidades.¿Qué factores debe considerar al seleccionar un saltador para su red?Simplemente sigue estas instrucciones simples.
1Tipos de conectores de fibra óptica
Se utilizan diferentes conectores para diferentes dispositivos, principalmente MPO,SC. FC,LC. Saltadores de la interfaz ST:
(1) Cables de parche de fibra óptica de tipo MPO: utilizados para conexiones de módulos ópticos 40G y 100G y centros de datos de alta densidad;
(2) Los cables de parche de fibra óptica LC: se utilizan para la conexión de módulos ópticos SFP, utilizan tomas modulares, y este tipo de saltador se utiliza generalmente en los enrutadores;
(3) Cables de parche de fibra óptica de tipo SC: está conectado al módulo óptico GBIC. Su caparazón es rectangular y el método de sujeción es de tipo cerradura de enchufe, que no necesita girar.Se utiliza generalmente en routers y switches;
(4) Los cables de parche de fibra óptica de tipo FC: el método de refuerzo externo adopta una funda metálica y el método de sujeción es la correa giratoria, que se utiliza generalmente en el marco de distribución;
Cables de parche de fibra óptica de tipo ST: la cáscara es redonda y el método de sujeción es la correa giratoria, que generalmente se usa en el marco de distribución.
2Tipo de fibra
Los cables de parche de fibra óptica multimodo utilizan fibra de 50/125um o 62.5/125um, mientras que los cables de parche de fibra óptica monomodo utilizan fibra de 9/125um.La transmisión de datos a larga distancia es manejada por cables de parche de fibra óptica de modo único, mientras que la transmisión de datos a corta distancia se realiza mediante cables de parche de fibra óptica multimodo.mientras que los cables de parche de fibra óptica multimodo se clasifican como OM2 (naranja), OM3 (azul de agua), OM4 (púrpura) y OM5 (naranja) (verde manzana).
3Método de rectificación de conectores
La calidad de transmisión de la fibra óptica se determina por diferentes procedimientos de molienda; PC/UPC es azul, mientras queEl APCes verde.
La superficie de la ferrule es molida en una pequeña forma esférica, y el núcleo de fibra está situado en el punto más alto de flexión,reducción de la brecha de aire entre los componentes de fibra y acercamiento físico de las dos caras de los extremos de la fibra.
La cara de extremo ultra-física se conoce comoUPC(Ultra contacto físico).UPCLa cara del conector no es completamente plana, pero tiene una pequeña curva para un apareamiento más exacto.UPCse basa en PC, pero con un mejor pulido y brillo de la superficie final, y una superficie final más en forma de cúpula.
La cara de extremo de la fibra se afila comúnmente a una curva de 8 ° enEl APC(Contacto físico en ángulo), contacto físico en bóveda.La esquina con ángulo de 8° permite caras de extremo de fibra más ajustadas y un mayor rendimiento de conexión.
La pérdida de inserción de PC,UPC., yEl APClos conectores es típicamente inferior a 0,3 dB; sin embargo, debido a la brecha de aire más estrecha,UPCLos conectores de PC son más fáciles de lograr baja pérdida de inserción.El APCla pérdida de retorno estándar de la industria es de -60 dB,P.C.la pérdida de retorno es de -45 dB,UPCLa pérdida de retorno es a menudo de -50 dB (o incluso más), y la pérdida de retorno de PC es de -45 dB.
4Los cables de parche de fibra óptica son material de manga protectora.
PVC yLSZHse utilizan comúnmente en cables de parches de fibra óptica.
El LSZH (Low Smoke Zero Halogen) es un material sin halógenos de bajo humo con buena protección ambiental y propiedades ignífugas, pero es relativamente caro.El PVCEl material de cloruro de polivinilo (cloruro de polivinilo) es inflamable y produce gases tóxicos, por lo que no es adecuado para su aplicación en interiores, y su precio es bajo.
Cuando se eligen los saltadores de fibra óptica, también es importante pensar en cuánto tiempo vamos a usarlos.Debemos considerar no sólo la fiabilidad del material, sino también la tasa de transmisión y pérdida, así como la información de los parámetros específicos.
La cara del extremo de la ferrule debe estar blindada para evitar golpes mientras se utilizan cables de parche de fibra óptica, y la tapa de polvo debe aplicarse inmediatamente después del desmontaje.la señal láser no debe mirar directamente a la cara final de la fibra.
ⅤPrecauciones para el uso de cables de fibra óptica
Nota sobre el uso de cables de parche de fibra óptica: (incluidos los saltadores de fibra de modo único y los saltadores de fibra de modo múltiple)
1Las longitudes de onda de los transceptores de los módulos ópticos deben coincidir: las longitudes de onda de los transceptores de los módulos ópticos en ambos extremos del saltador de fibra deben coincidir.La técnica más común de diferenciación es comparar el color del saltador de fibra.
2. A menos que se indique lo contrario. La fibra multimodo naranja se utiliza en el módulo óptico de onda corta. La fibra monomodo amarilla se utiliza en el módulo de onda larga.Este es un error común porque depende de la configuración del fabricanteEsto se hace para garantizar la corrección de la transferencia de datos.
3Debido a que el cable del parche de fibra óptica está hecho de material sensible, no debe doblarse o envolverse excesivamente durante el uso. Preste atención a la cubierta protectora, incluso si está presente.No sólo es fácil de destruirLa atenuación es un término utilizado para describir el proceso de reducción de la intensidad de la luz.
4Protección del cable de parche de fibra óptica: el acoplamiento de fibra óptica se dañará si no es a prueba de polvo y aceite después de haber sido conectado.
