Máquina de revestimiento de cables de fibra para interiores de fibra múltiple 70 Proceso de línea

Línea de producción de cables de fibra de interior de Rongbang 70 Línea de revestimiento de cables de fibra múltiple

Descripción

Esta máquina de fabricación de cables de fibra óptica envuelve el cable óptico multi núcleo de distribución interior / exterior, el cable de fibra táctica con chaqueta de PVC, LSZH, PE, el diámetro exterior es de 11.5 mm máximo.

Construcciones de cables:

A. Cables de distribución para interiores con fibras tampón de 0,6/0,9 mm hasta + elementos de refuerzo de Kevlar/hilados de aramida + envolvente LSZH/PVC;

B. Cables de despliegue con una cubierta simple de 2,0 mm + rellenos / elementos de refuerzo + envoltura LSZH / PVC;

C. Cable de microbúsqueda con subunidad de fibra desnuda multicolor + rellenos / miembros de refuerzo + envolvente LSZH / PVC;

D. Cables tácticos para interiores y exteriores, PBT unitubo de tubo suelto, sin blindaje, de tipo PE.

Y otros cables de fibra óptica similares.

La configuración de los componentes de la máquina se puede ajustar según la solicitud del proceso (la jaula de fijación de hilo de aramida es opcional).

Características:

1Extrusor especial de precisión y cabeza de máquina de ajuste fino de precisión Los materiales aplicables para la extrusora son PVC, LSZH, PE, etc.

2La superficie del cable es lisa y lisa.

3, el control de retroalimentación automático del diámetro del cable, la curva de la historia del diámetro del cable se puede rastrear.

4La fibra óptica es motorizada, la tensión es exactamente constante y la pérdida adicional es pequeña.

5El control de temperatura está controlado por el medidor de control de temperatura OMRON importado, y el control de temperatura es preciso.

6La línea de bobinado automático de doble bobina es estable y fiable en funcionamiento, y la línea de bobinado automático se forma una vez, sin rebobinado.

7Sistema de control de tecnología informática industrial internacional con un alto grado de automatización, puede estar vinculado con MES, sistemas ERP, seguimiento y gestión de la producción en tiempo real.

8Los principales sistemas de control y componentes son de marcas famosas internacionales, y la línea de producción tiene una alta estabilidad y fiabilidad.

9La línea de pago de fibra óptica de ajuste ajustado adopta la línea de pago de caja retorcida retorcida de retorno completo, la tensión del hilo de pago es estable y se puede ajustar en línea.

10La línea de amortización de aramida es de caja retorcida, amortización pasiva, freno de polvo magnético importado, y la tensión es ajustable en línea.

Parámetros técnicos

Configuración de línea

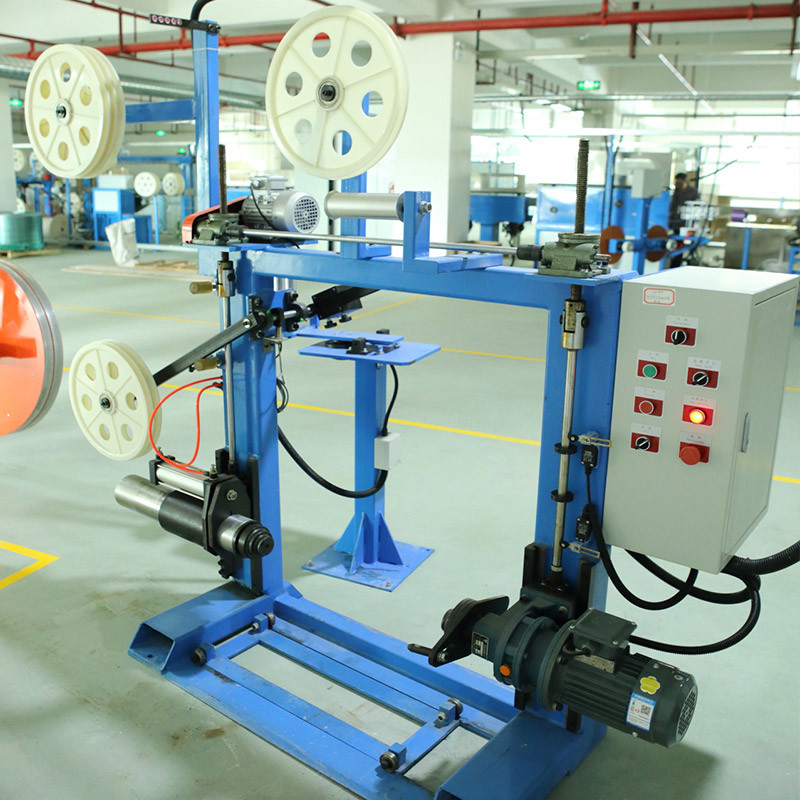

01. 1250 de pago;

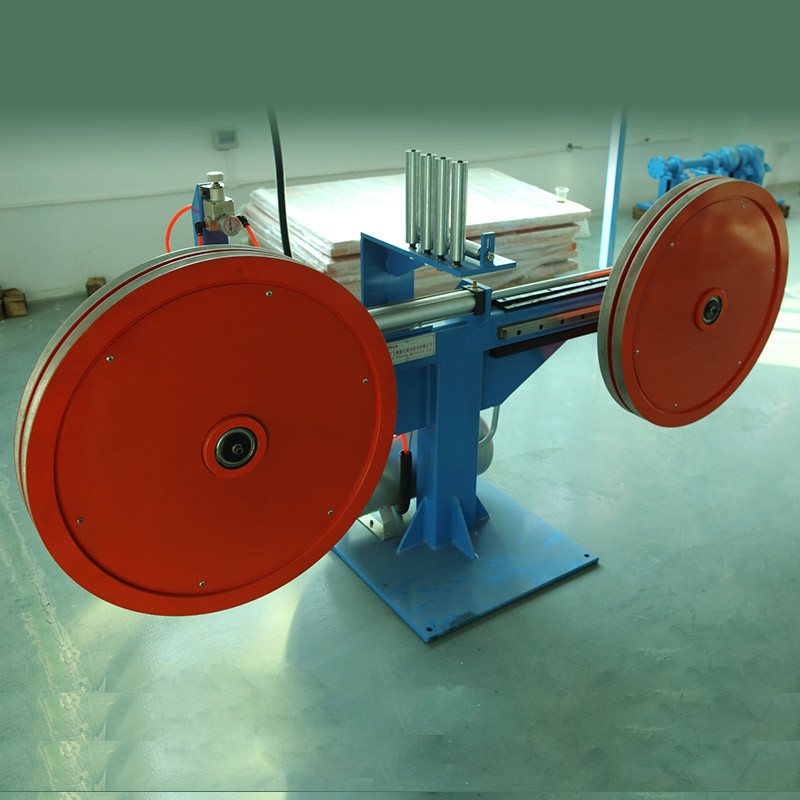

02.φ800 dispositivo de tensión de las dos ruedas;

03.Φ800 mm PBT tubo / FRP de pago fuera;

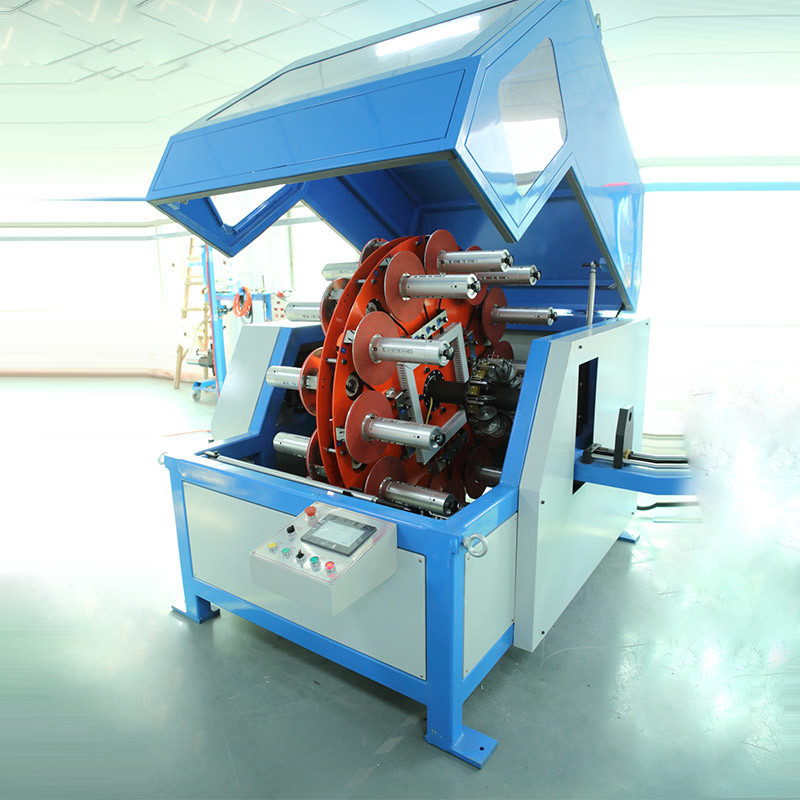

04.24 cabezas de hilo de aramida (opción de pago de hilo de aramida motorizado disponible);

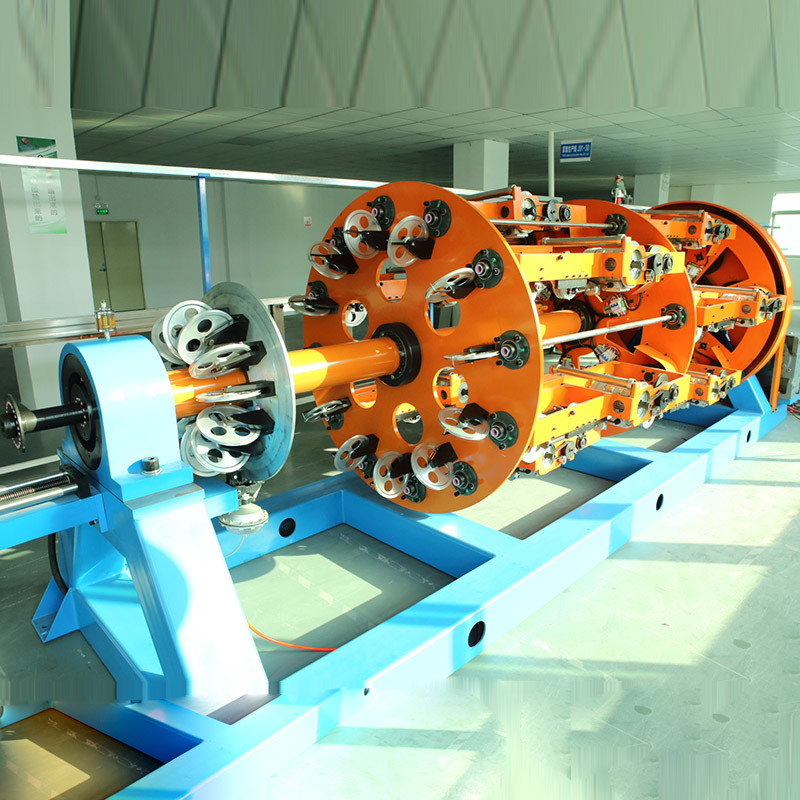

05.12/24 cabezas de fibra de amortiguador de pago (opción de jaula disponible)

06.Plataforma móvil de posicionamiento del molde;

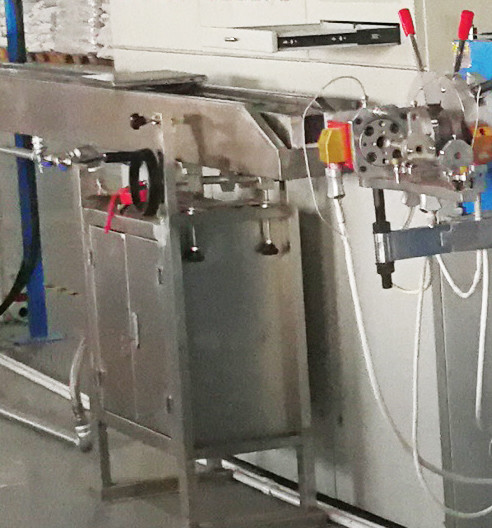

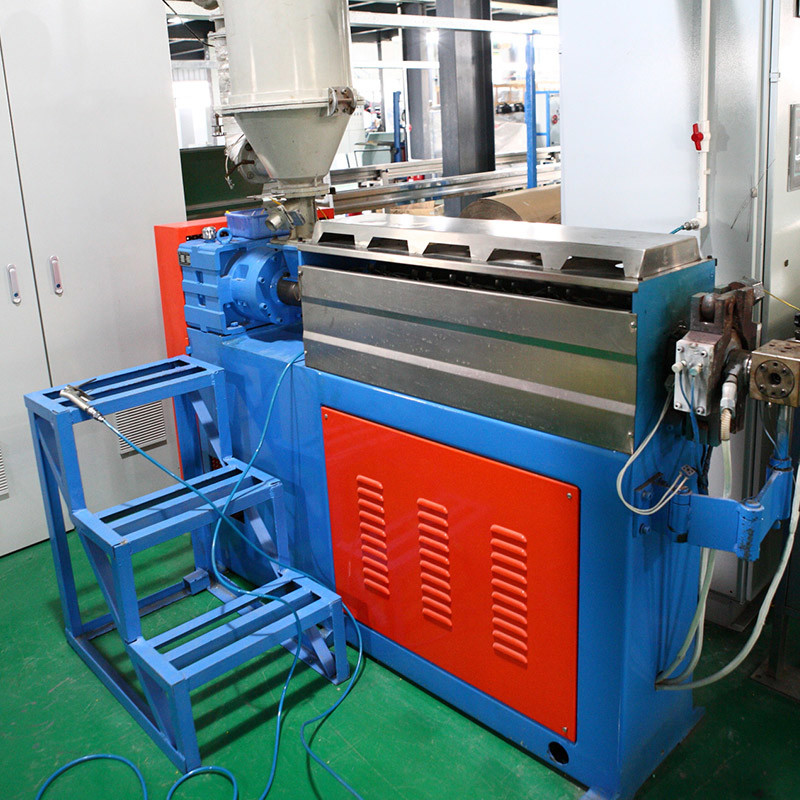

07.φ70 Extrusor;

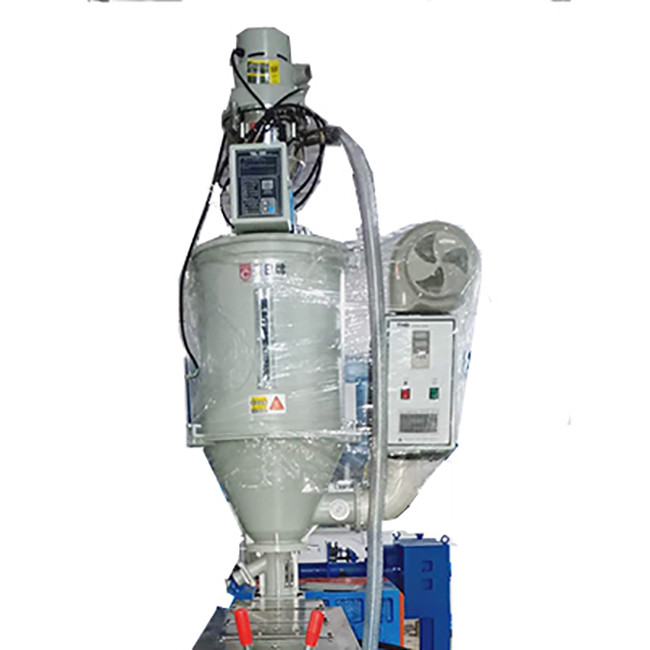

08.Secador y trampolín;

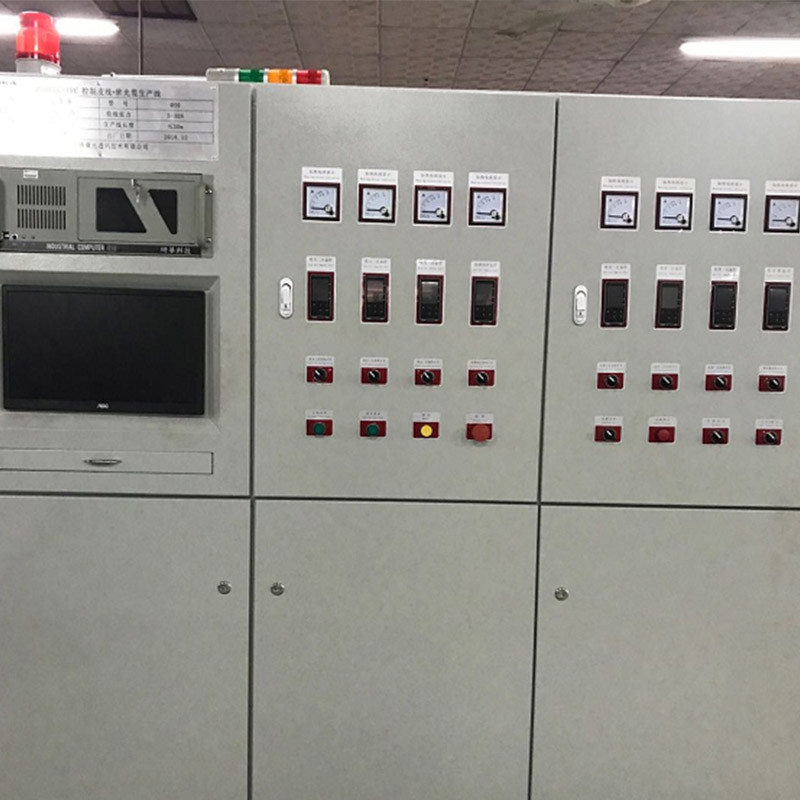

09.Control industrial de PLC + IPC FIBERCAN, gabinete de control del programa;

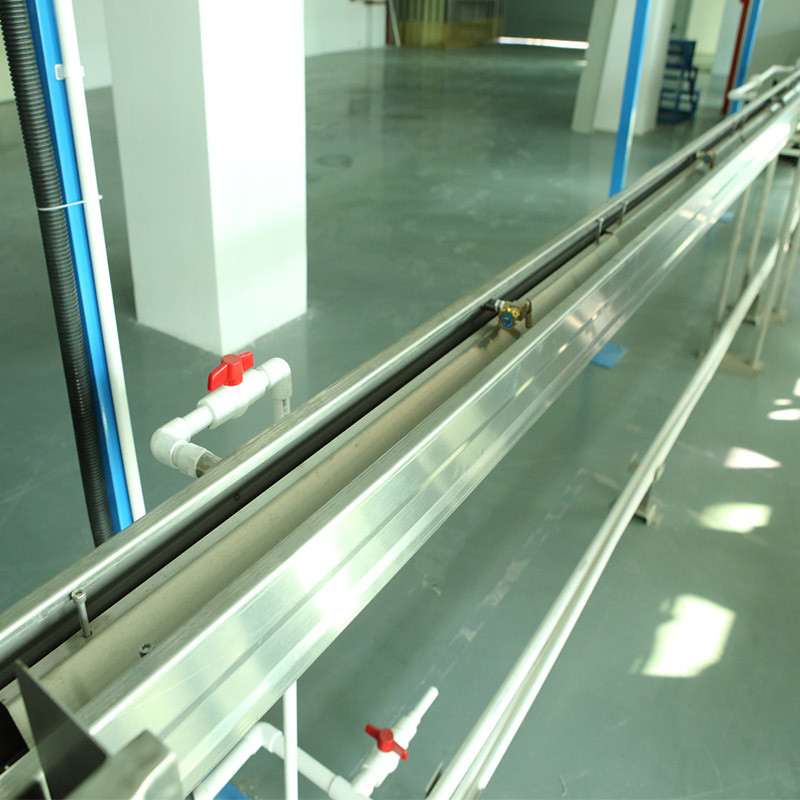

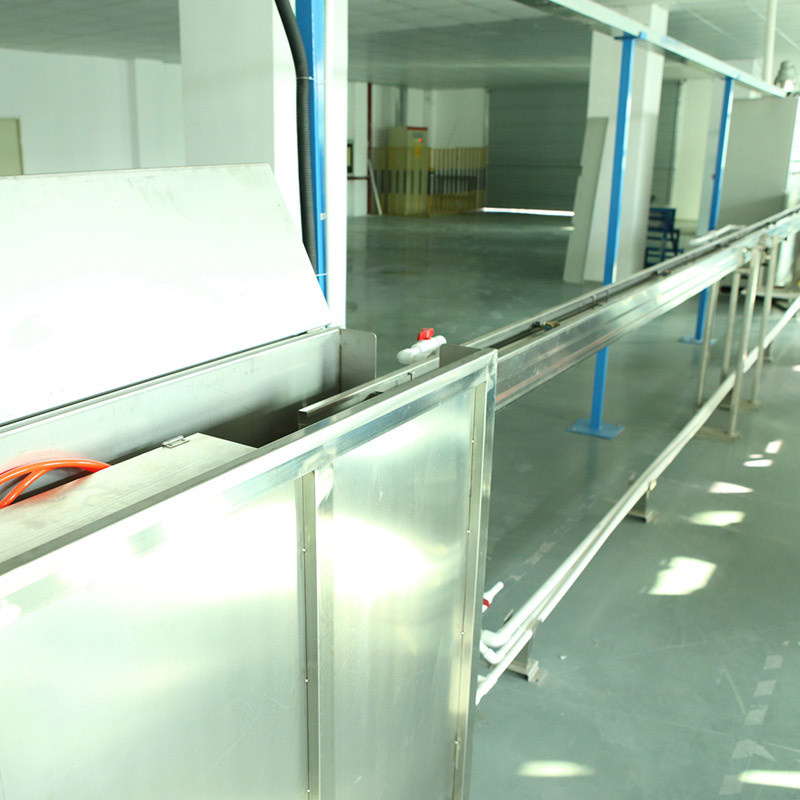

10- Tanque de agua caliente móvil + tanque de agua caliente;

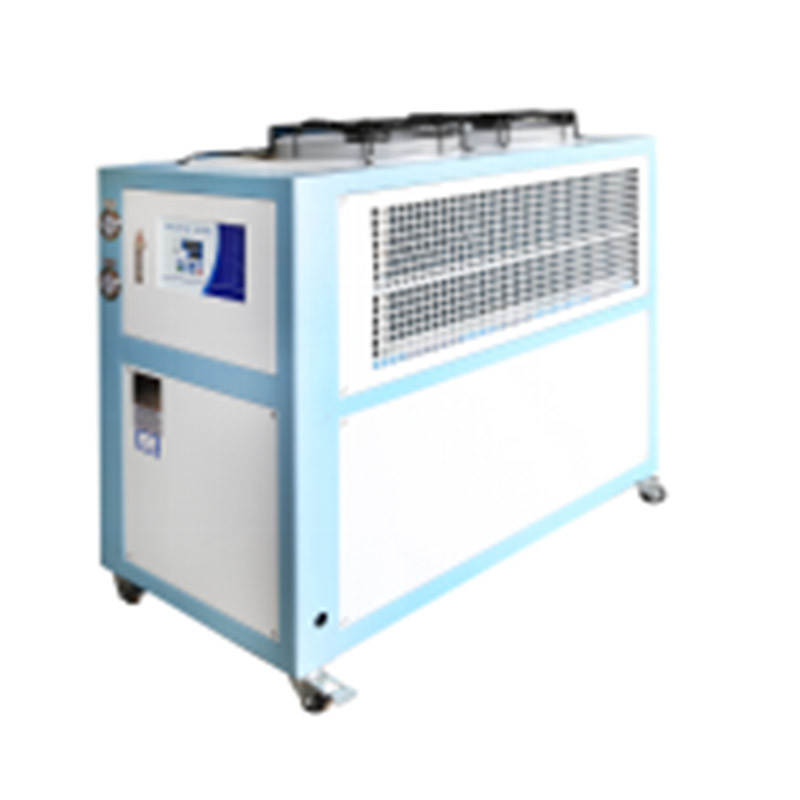

11.un refrigerador de 4 CV;

12.Cubo de agua fría fijo + depósito de agua fría;

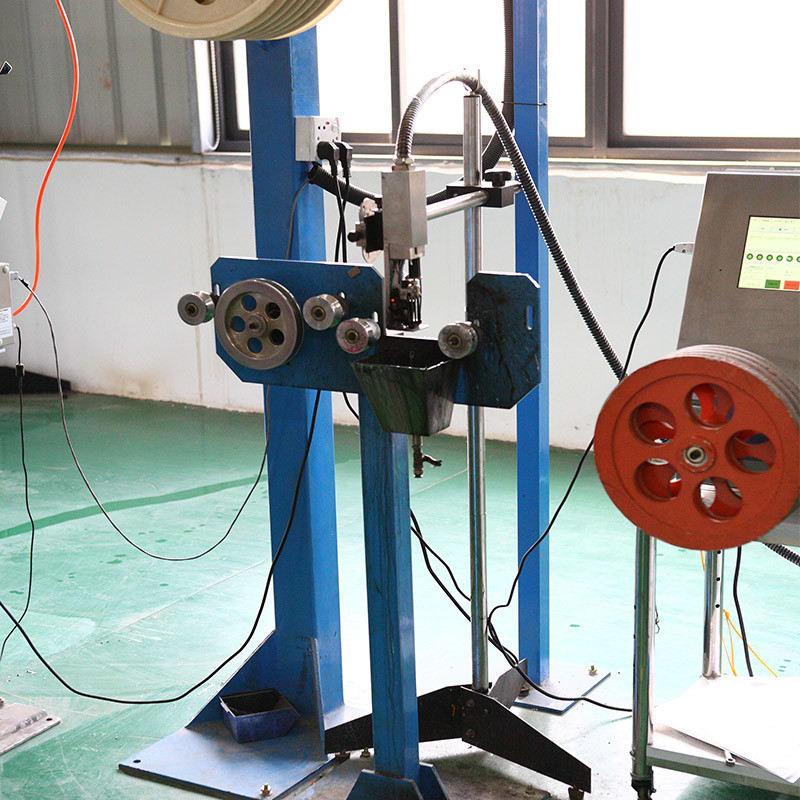

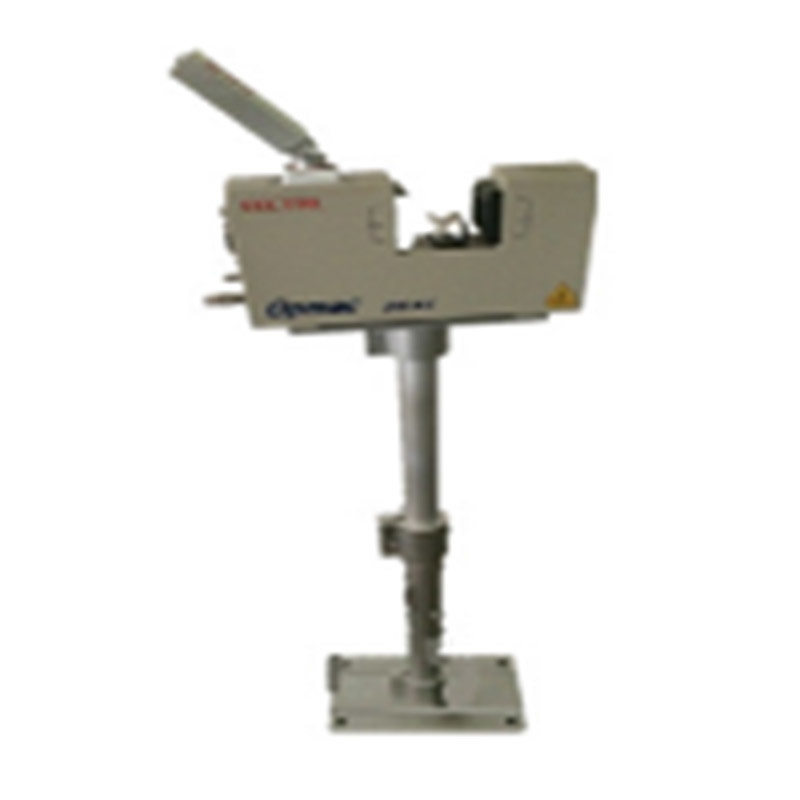

13.El medidor láser;

14.Las partidas de las máquinas de la partida 9A001.a. incluyen:

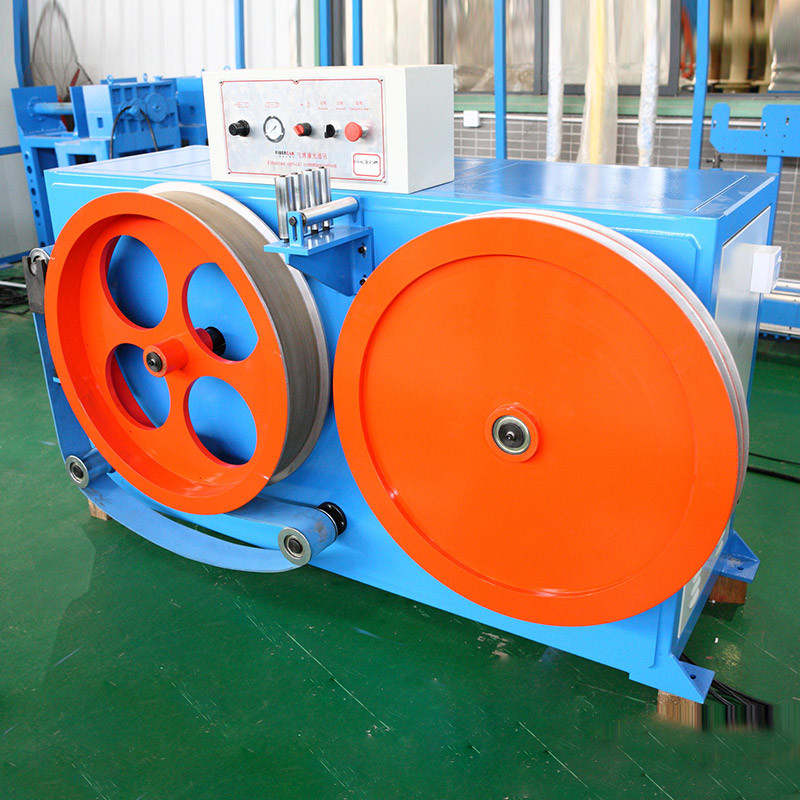

15.Φ800 capstán;

16.φ800 unidad de tensión de dos ruedas;

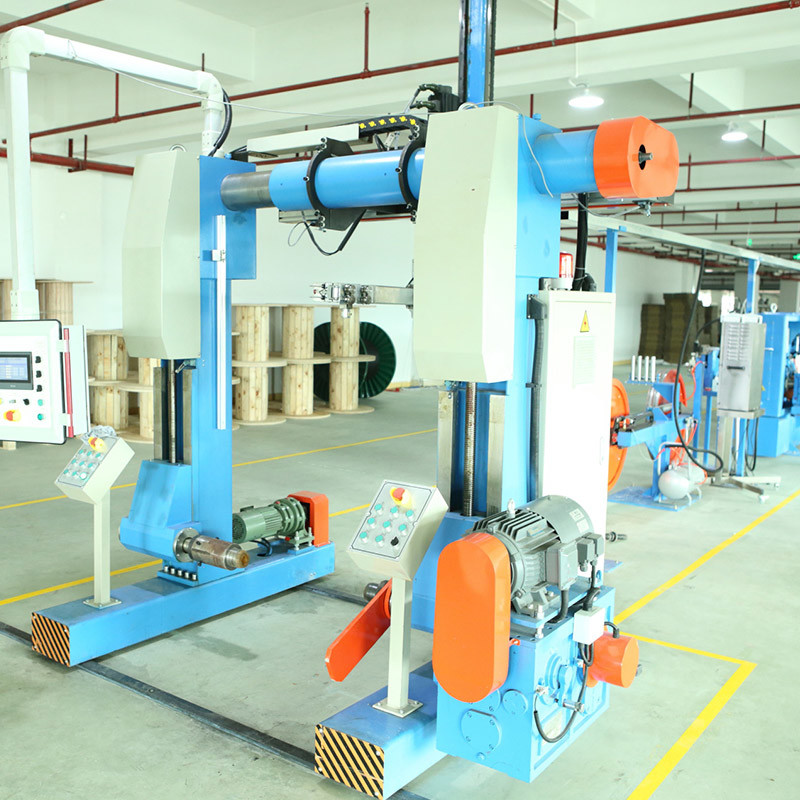

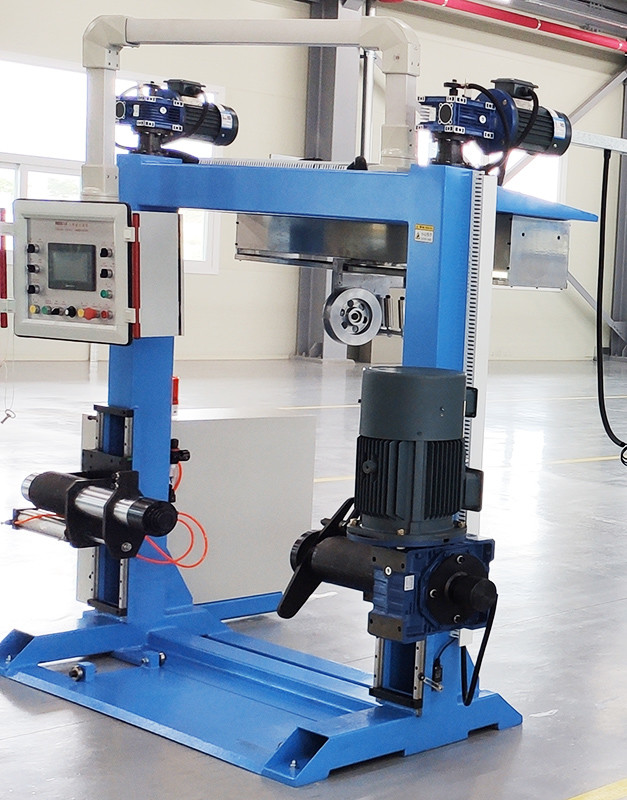

17.Máquina de recogida del 1400.

Por encima de la configuración completa se puede ajustar de acuerdo con la solicitud de producción de cables de diferentes estructuras.
