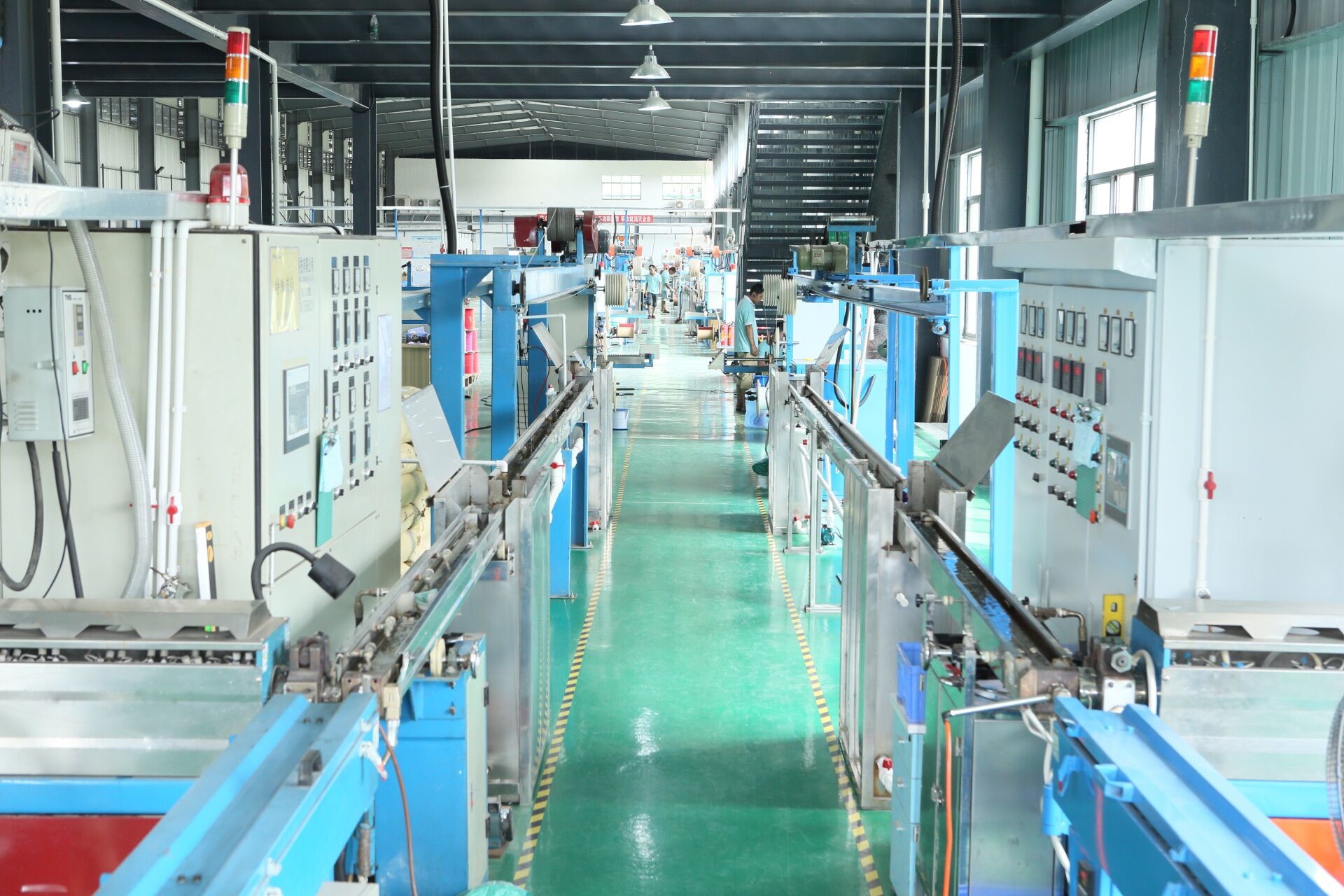

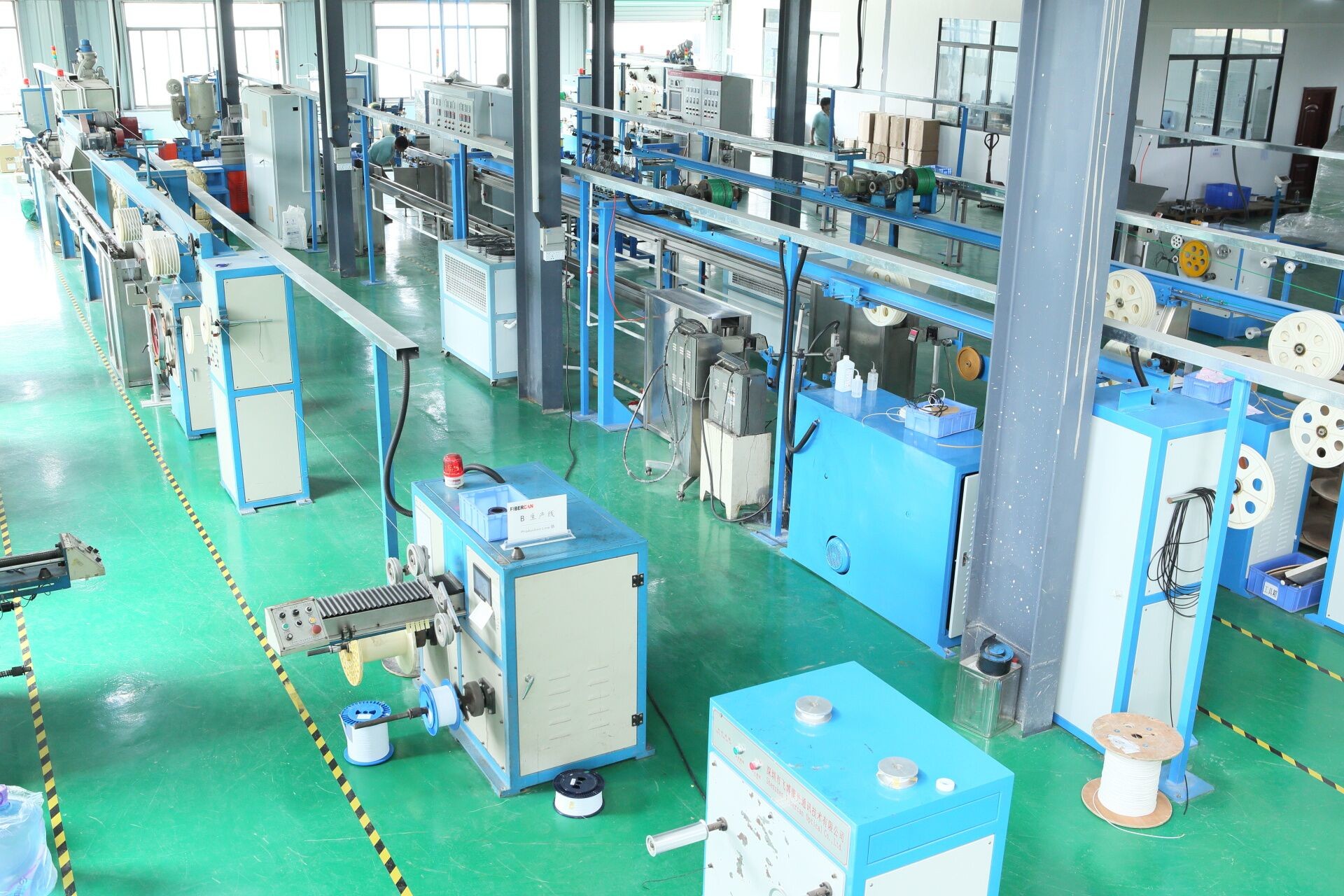

Línea de producción de cables de fibra óptica Máquinas de producción de cables

Línea de producción de cables de fibra óptica Rongbang RBTX-30

30 Línea de amortiguación estrecha

Aplicación:

Esta línea de producción de cables de fibra óptica hace que el amortiguador del cable de fibra óptica sea de 0.6/0.8/0.9mm.

Esta línea se puede utilizar para el recubrimiento de plástico de alambre de acero, diámetro de alambre de acero 1.0 mm max. que se utiliza principalmente en la producción de cables de caída FTTH.

La configuración de los componentes de la máquina es ajustable según la solicitud del proceso.

Características:

1El diámetro exterior del cable es uniforme, el grado del núcleo es alto, el diámetro exterior es retroalimentado automáticamente.y la curva del diámetro del cable se puede rastrear hasta.

2El sistema de vacío es ajustable en vacío y puede conectarse a la velocidad de la línea.

3La fibra óptica es liberada motorizada. La tensión es precisamente constante y la pérdida adicional es pequeña.

4El control de temperatura es controlado por el medidor de control de temperatura OMRON importado, y el control de temperatura es preciso.

5- Cambios automáticos de doble carrete, el funcionamiento es estable y fiable.

6Sistema de control de tecnología informática industrial internacional con un alto grado de automatización, puede estar vinculado con MES, sistemas ERP, seguimiento y gestión de la producción en tiempo real.

7Los principales sistemas de control y componentes son de marcas famosas internacionales, y la línea de producción tiene una alta estabilidad y fiabilidad.

Parámetros técnicos
1Velocidad de la estructura: 350 m/min.

2Diámetro exterior de producción: 0,6-0,9 mm

3Tensión de las fibras: 0.4N-1.2N±0.05N

4Especificaciones del carrete: discos estándar de 25 km y 50 km

5Especificación del carrete: diámetro 200 mm-400 mm

6Pérdida adicional: ≤ 0,02 dB/KM (fibra SM)

7. longitud de la línea de producción: ≤ 22 m

8Requisitos de suministro de energía: 35KVA, AC380V ± 10% 50HZ de tres fases y cinco alambres

9El consumo de energía de funcionamiento normal de la máquina: ≈17 kW/h.

10. Capacidad de producción: ≈18km/h (buffer de PVC), ≈12km/h (buffer de LSZH)

Configuración de línea

1. Dos cabezas de fibra motorizada de pago;

2. horno de precalentamiento de fibra;

3. secador y trampolín de 25 kg

4. 30 Extrusor;

5. PLC + IPC FIBERCAN programa gabinete de control de la electricidad;

6- un recipiente de agua y un depósito de agua caliente móviles;

7. agua de refrigeración y depósito de agua;

8. Dispositivo de soporte para impresoras de inyección de tinta sin impresora de inyección de tinta;

9. ¢ 400 mm el capstan de la rueda;

10. Unidad de tensión;

11. Máquina de toma (opción de toma disponible con cambio automático).
